«ВОДА КАК ЭЛЕМЕНТ ИНЖЕНЕРНОГО РЕШЕНИЯ В САДОВО-ПАРКОВОМ И В ЛАНДШАФТНОМ СТРОИТЕЛЬСТВЕ. ПРИМЕНЕНИЕ ЕДИНОЙ СИСТЕМЫ: АВТОПОЛИВ И ПРУД, ГДЕ ПРУД ЯВЛЯЕТСЯ ВОДОИСТОЧНИКОМ»
● Илья Поликарпов, директор компании «Аквабид»;
● Илья Малюкин, директор по развитию ГК «ГЛОБУС Интернейшнл», руководитель тренинг-центра «GLQ».
- Илья Поликарпов:
Поговорим о строительстве водоемов, в том числе для полива. Начнем с главного: где обычно берется вода? Наиболее практичным вариантом, где можно осуществлять водозабор, являются естественные водоисточники.
Первый вопрос, который возникает, когда необходимо забрать воду из уже существующего естественного водоисточника, будь то река или ручей: как это реализовать с правовой точки зрения? Водный кодекс позволяет это делать посредством оформления договора водопользования.
Какие могут быть водозаборы. Для полива нужно получить механически очищенную воду, без каких-либо крупных примесей. Далее в системах полива уже можно очистить воду от мелких частиц с помощью входящих фильтров: песчаных, песчано-гравийных либо картриджных, то есть доочистить. Изначально нужна очистка от каких-либо крупных частиц, поэтому организуем сетчатый водозабор.
Где расположить водозабор в водоеме. Обычно водозабор располагается либо сверху, либо в толще. На дне он будет засасывать какое-то количество илового осадка и, соответственно, будет быстро забиваться.

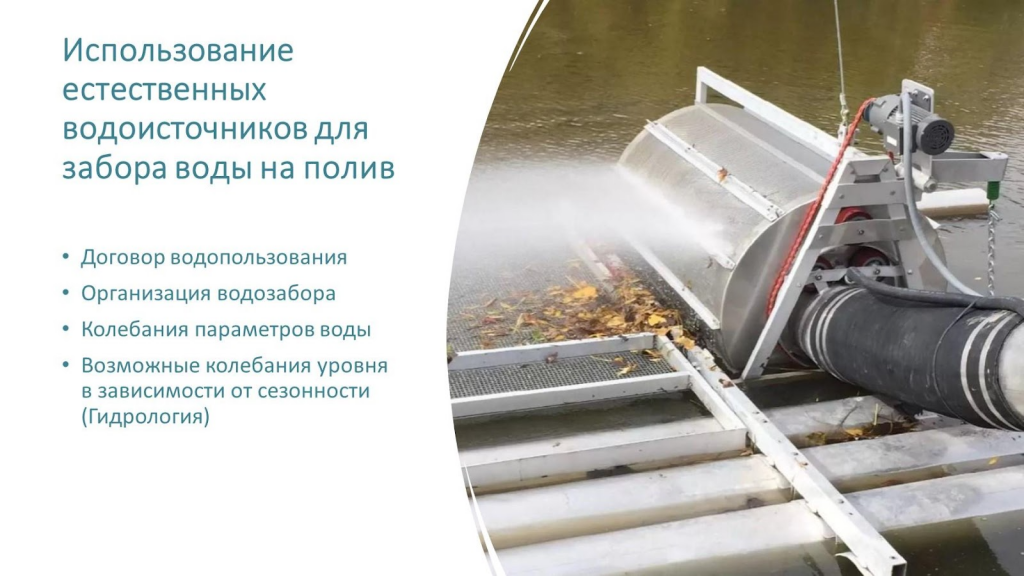

Возможные проблемы при использовании воды из естественного источника:
· Колебание параметров воды. Химический состав в естественных водоисточниках непостоянен. Он меняется в зависимости от сезона, и, если участок непростой по задачам полива, например, с растением, которое требует определенного качества воды, то здесь возможны сложности.
· Возможные колебания уровня воды. Гидрологические условия естественного источника складываются по исходным параметрам, за исключением некоторых случаев, когда там расположено гидротехническое сооружение. Из-за упавшего уровня воды на естественном водоисточнике заложенная отметка водозабора может измениться, был такой опыт.

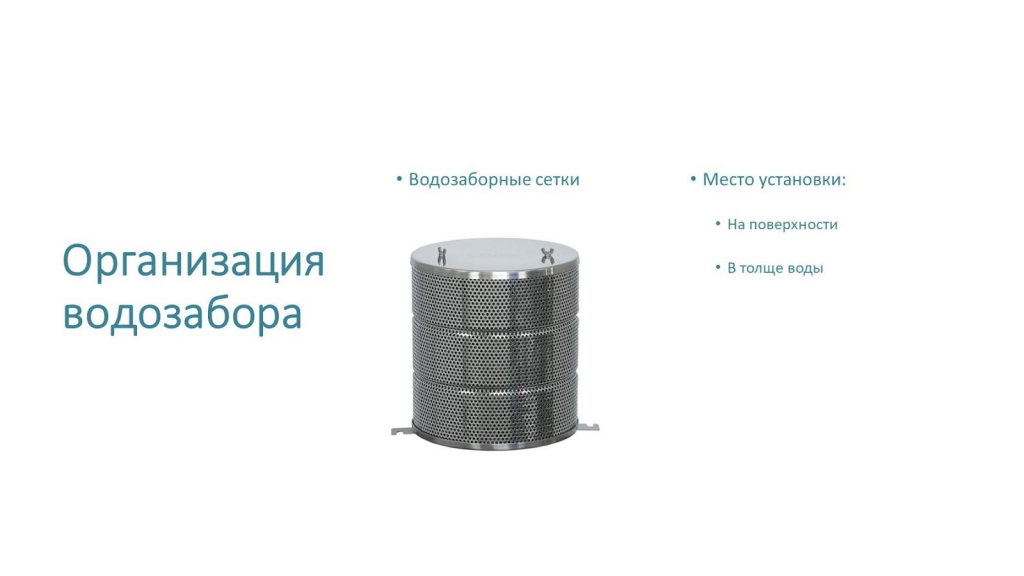

Водозаборные сетки. Они могут иметь разную пропускную способность. На слайде 2 – пример водозаборной сетки, которая имеет высокую пропускную способность. Максимально из того, что мне приходилось видеть, – это около 6,5 тыс. л в минуту. Такая производительность считается достаточно хорошей, позволяет поставить мощную насосную станцию и обслуживать ее. Место установки нужно расположить либо ближе к поверхности, для того чтобы как можно меньше туда попадало мусора со дна, либо где-то в толще воды.
Итак, последовательность действий такова: обязательно нужно определить правовой статус, через договор водопользования, затем сделать проект, который нужно представить, и организовать водозабор.

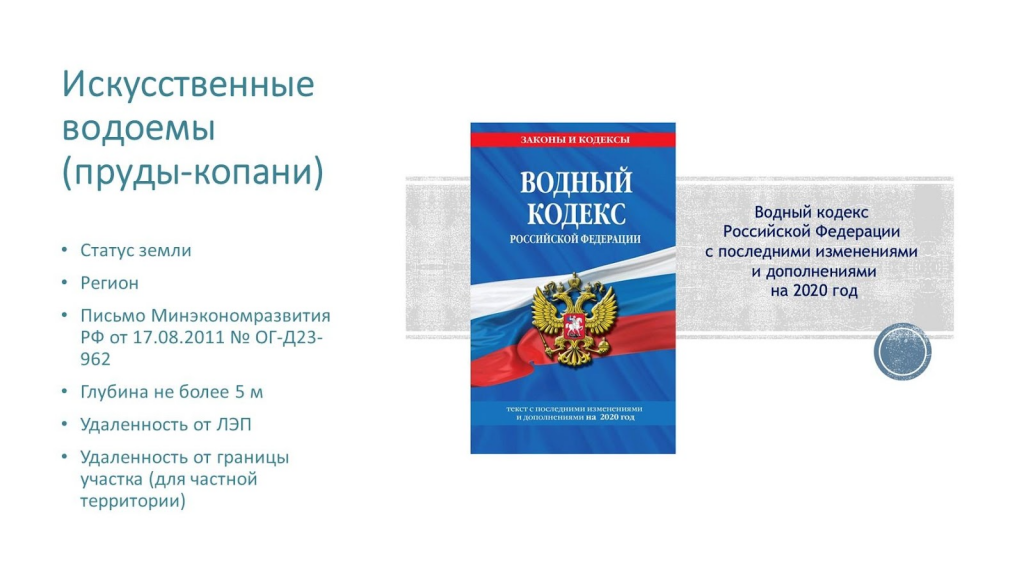

Обращаю внимание, если мы копаем водоем под собственные нужды на собственной земле, то это водоем-копань. Часто возникает вопрос: должен ли я согласовывать строительство этого водоема, должен ли я там делать какой-то проект, является ли это гидротехническим сооружением? Водный кодекс и эту часть регулирует. Не все так просто, но сразу могу сказать, что на своей земле вы никому ничего не должны, по крайней мере, если у вас водоем-копань. Однако, следует учесть несколько нюансов:
1. Статус земли. Если у вас сельскохозяйственная земля, в статусе «пашня», то вы, безусловно, не должны делать и сдавать проект водоема, но проект активации плодородного слоя вы обязаны сделать и сдать, потому что «пашня» является земледельческим государственным фондом, следовательно, при непрофильном использовании такие земли подлежат рекультивации. Вы готовите проект, соответственно, он будет в разделе экологического проекта.
2. Региональные законы и акты. Водный кодекс – это основной закон, который действует на всей территории Российской Федерации, но регионы могут выпускать свои подзаконные акты, свои дополнения, изменения и так далее, на это нужно обращать внимание. Этот правовой вопрос, прежде чем что-то выкапывать, надо изучить. Минэкономразвития гласит, что не требуется разрешение, если пруд создается только путем выполнения земляных работ.
3. Глубина водоема. Глубина водоема-копани не должна превышать 5 м. Если планируем вести разработку глубже 5 м, то наши действия подпадают под ограничение Закона РФ «О недрах».
Итак, если мы на собственной земле строим водоем-копань, который не связан с внешними водоисточниками, можно это делать, соблюдая вышеописанные ограничения. Еще нужно учесть такие вещи, как удаленность от ЛЭП и удаленность от границ участка.

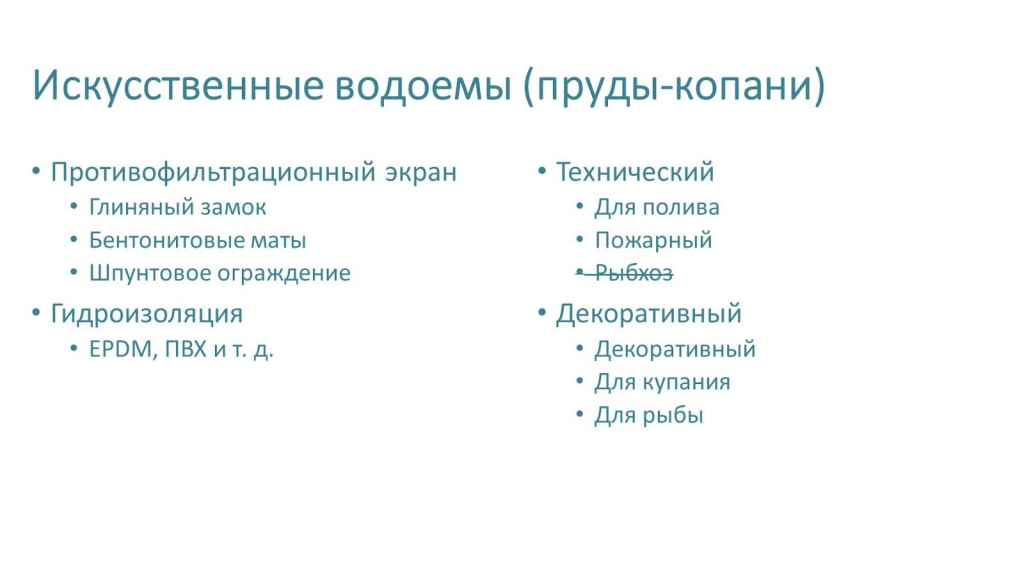

Структура водоемов и их строительство. Основной задачей водоема-копани является накопление и сохранение какого-то количества воды. Сохраняет он воду за счет своих противофильтрационных свойств, либо полной водонепроницаемости. Существует два типа водоемов: гидроизолированные и с противофильтрационными экранами.
К противофильтрационным экранам относятся: глиняные замки, бетонированные маты, шпунтовое ограждение. Сюда же относится технология цементирования дна и так далее.
В водоемах с противофильтрационными экранами обязательно должен быть активный водоисточник либо постоянный дебет из скважины или из естественного водоисточника. Какой-то постоянной дебет должен быть. Противофильтрационный экран не является стопроцентной гидроизоляцией, он только компенсирует, точнее сказать, сокращает проводящую способность берегового грунта, улучшает его свойства на удерживание воды. Если не доливаем нужный уровень, то рано или поздно вода потихоньку из него будет уходить.
В водоемах с гидроизоляцией чаще всего используются мембраны (EPDM, ПВХ, HDPE и прочее).
По назначению пруды могут быть: технические; декоративные. Мы создаём системы полива не только для каких-то сельскохозяйственные целей, питомников или парков, бывают и достаточно большие частные участки, где лучше водоем использовать параллельно, как декоративный, так и для технических целей.
Водоемы, которые используются для купания, могут быть использованы и для полива. Обратите внимание, что вода из бассейна не подходит для полива ни в коем случае, так как в них зачастую используют активную химию с содержанием хлора.
Плавательный водоем, который строится на основе биологической очистки, вполне подходит в качестве дополнительного резервуара, который можно использовать для полива. В таком случае вы активно производите подмену в этом водоеме, частичная смена воды улучшает ее состояние. Водоемы, в которых содержится декоративная рыба, также могут быть использованы в качестве источников воды для полива.

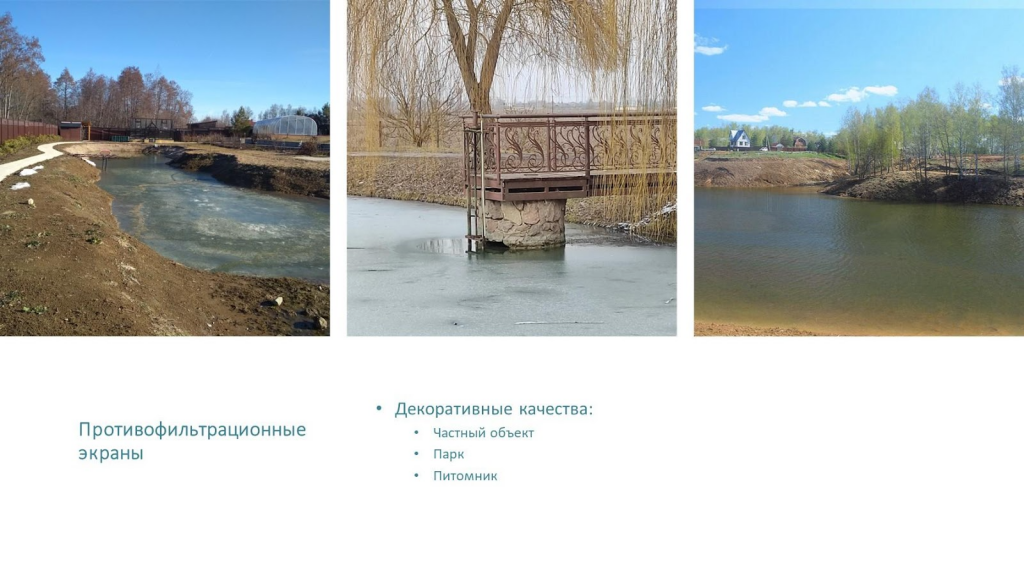

Рассмотрим примеры водоемов с противофильтрационным экраном. У них достаточно низкие декоративные качества, в первую очередь из-за того, что прилегающий ландшафт всегда содержит верхний слой плодородного грунта, который обладает очень низкими удерживающими свойствами. Поэтому противофильтрационный экран почти на метр не будет доходить до верха котлована. В таком случае мы теряем этот верхний слой. Такие водоемы можно обустраивать в больших парках и питомниках. В первом случае, парк разбивается таким образом, что всех этих нюансов не видно, там делаются пешеходные зоны поверх и так далее. А в случае с питомником – важна техническая функция водоема, а не декоративная.
Для того чтобы устроить водоем с противофильтрационным экраном, недостаточно его выкопать, а дальше – вода будет или не будет, как удастся. Если мы беремся за строительство, то нам понадобятся геологические исследования: проверка грунтов на их фильтрационные способности, проверка уровня грунтовой воды, чтобы определить общий дебет, нужно решить вопрос наполняемости водоема за счет этой воды, либо искать дополнительные водоисточники. Также необходимо провести минимальные гидрологические исследования для этой местности, например, собрать информацию о водосборе, который, может быть реализован в существующий котлован. Либо получить гидрологические параметры речушки, которую мы собираемся использовать в качестве водоисточника. Вот это будет правильный подход при строительстве таких водоемов.
С какими проблемами можно столкнуться:
● Нестабильный уровень воды в зависимости от сезона. В летний период такой водоем может пересыхать.
● Нестабильные параметры воды, потому что нет никакого барьера с внешней средой. Соответственно, все, что попадает в близлежащую почву, попадает и в водоем.
● Оползание берега. Нужно выполнять берегоукрепительные мероприятия. На первом этапе они могут не понадобиться, а потом, например, изменились климатические условия, появилась эрозия склона и начинается оползание берега.
● Заиливание водоема. Через какое-то время потребуется чистка.
● Частицы взвеси, которые вымываются из грунта.
● Рост микроорганизмов и водорослей. В естественном водоеме их большое количество.

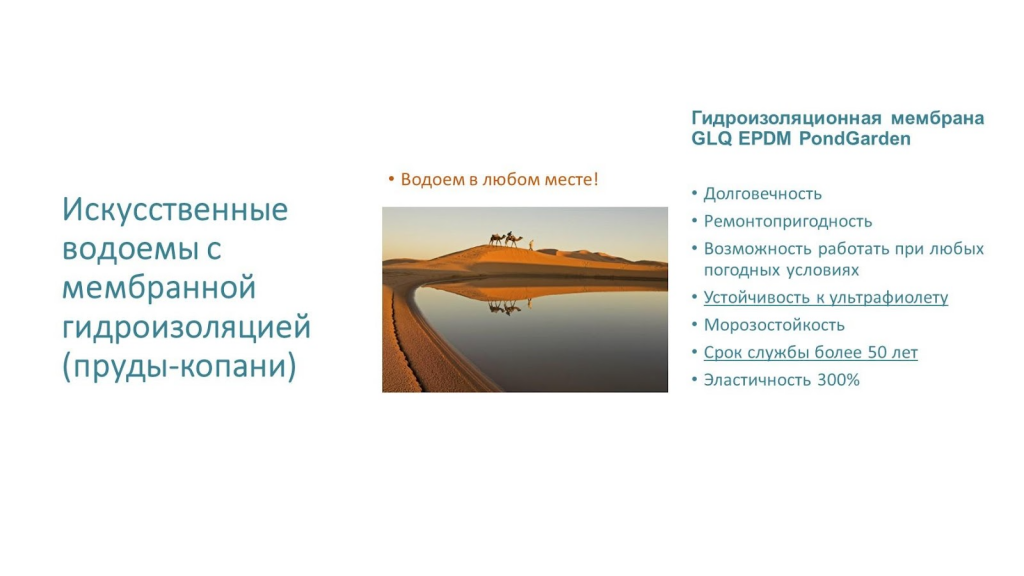

Альтернатива – водоем с мембранной гидроизоляцией. Те самые пруды-копани, на которые не нужны разрешения. В любом месте можно выкопать котлован под водоем, выстлать его мембраной в соответствии с технологией: вниз обязательно кладется песчаная подушка, уплотняется песок до коэффициента 0,95-0,96, сверху укладывается геотекстильное полотно, которое будет предотвращать повреждение мембраны и саму мембрану. Чаще всего мы используем EPDM мембрану, и вас я к этому призываю. EPDM мембраны выпускаются достаточно объемные, самый большой размер – это 12 на 30. Это хороший материал, предотвращает много ошибок, не требует каких-то специальных инструментов, соединяется методом холодной вулканизации. Все, что вам для этого понадобится – это праймер, лента шовная и ролик».
- Илья Малюкин:
«Срок службы EPDM мембраны – более 50 лет. Были проведены исследования, которые подтверждают эту цифру. Один их первых водоемов, с которого берется отметка этой долговечности, был сделан в семьдесят третьем году в Испании, до сих пор водоем функционирует. Каждый год оттуда берутся пробы на тестирование этой мембраны, и эта проба показывает, что пленка-мембрана никак не изменилась. Именно поэтому взята цифра 50 лет за отсчет, дальше будет проходить время, водоем будет стоять и, соответственно, эти данные будут увеличиваться. На самом деле это – «мертвый» материал, который мы положили и забыли. В случае технических водоемов это очень важно, потому что открытые пространства ничем не декорированы».
- Илья Поликарпов:

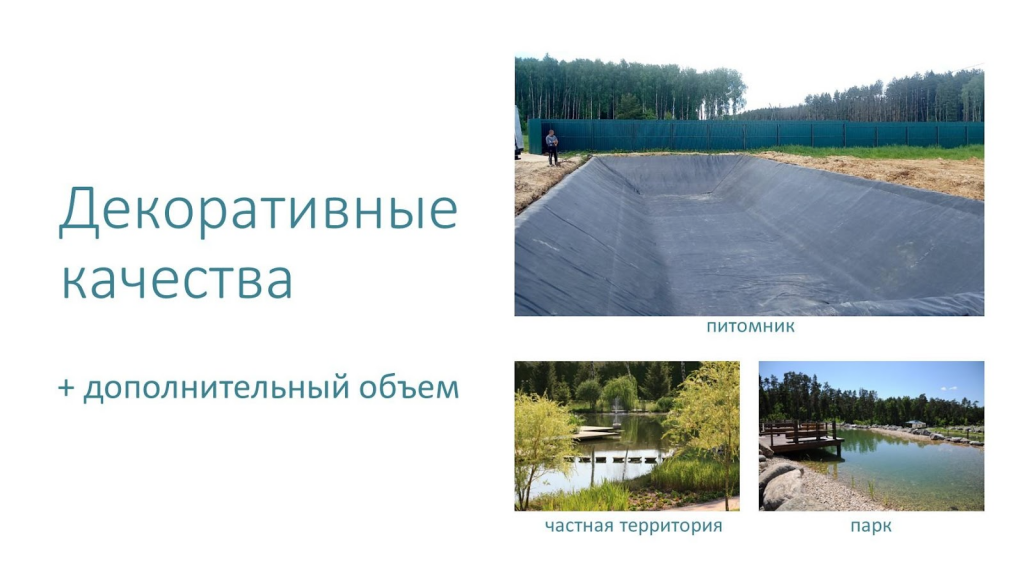

«Мы призываем использовать подобные материалы для строительства водоемов, потому что с их помощью можно добавить декоративные свойства. В данном случае мы можем позволить себе залить котлован водой полностью, до самого верха мембраны. Следовательно, нужно будет декорировать только верхнюю кромку, а все остальное будет благополучно спрятано под водой. Что характерно, в этом водоеме химический состав воды будет постоянным, ничего извне туда попасть не может. Если правильно сделать обваловку вокруг, так, чтобы с поверхности ничего не сливалось в водоем, то таким образом вы полностью отсекаетесь от внешней среды.

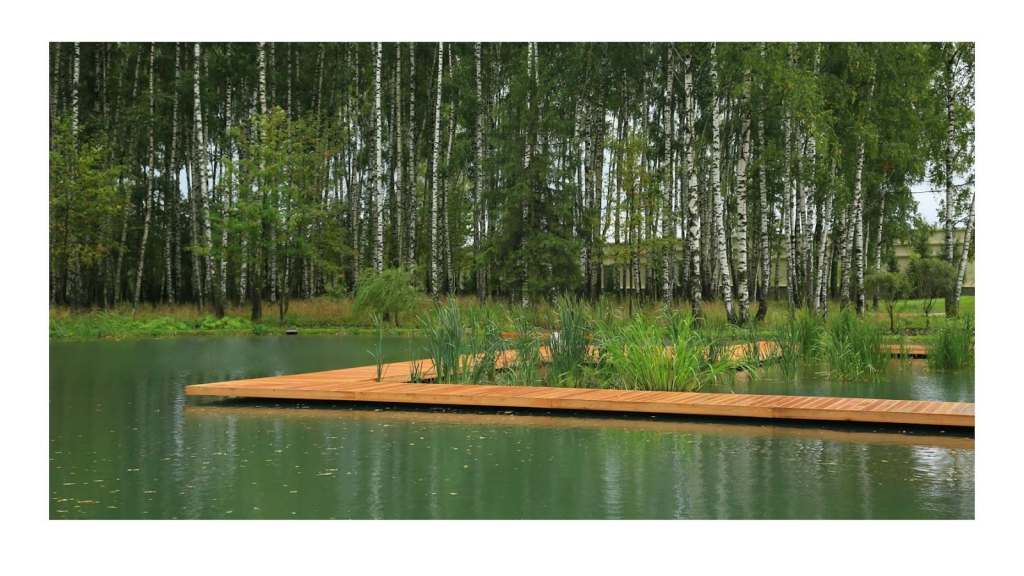

Как вы видите на фотографии, можно декорировать по необходимости, а можно оставить его в пленке, это никак не влияет на качество материала.
Для таких водоемов важно решить, как он будет наполняться. Понятное дело, что с помощью гидроизоляции. Но нам же нужно воду откуда-то взять.
· Первое и самое простое – скважина. У нее разный дебет, и если вам нужно сразу большое количество воды на полив, то лучше заранее набрать и иметь какой-то запас в водоеме, его и использовать. Не каждая скважина даст вам тот объем, который нужен для полива.
· Второй – это какой-то внешний водоисточник неподалеку, можно оттуда взять воду и хранить ее в водоеме. Про внешние водоисточники мы говорили, в таком случае договор водопользования все равно нужно заключать и делать проект водозабора.
· Ливневый сток – никто не отменял. Совершенно спокойно можно собрать ливневку в водоем. В данном случае водоем будет использоваться как отстойник, и относительно чистую воду можно забирать на полив.
· Дренирование котлована. Отдельно выделяю этот способ наполнения водоемов. Это тот самый случай, когда проблема, которая у нас возникает в момент строительства водоема, становится возможностью. А именно, очень часто грунтовые воды достаточно близко лежат, и поэтому, когда создается водоем-копань, вдруг появляется вода. Ее обычно немного и она не может удержаться на нужной отметке, если просто выкопать ямку и оставить как есть. Тогда дренируем котлован, ставим рядом с котлованом отдельный дренажный колодец, куда сводим дрены, стелим мембрану, все по технологии, пригружаем ее водой сверху, то есть заливаем. Воду берем прямо из этого дренажного колодца, этой же водой наполняем водоем. Для технических целей такой вариант прекрасно подходит.
Сегодняшний бонус – это проект водоема с минимальной стоимостью за 1 м². Что касается практических фишек. За основу мы взяли рулон мембраны 12 на 30 метров, сработали под него котлован объемом 350 м³, в который укладывается рулон, в соответствии с технологией. Не используя никакой шовный материал, не заморачиваясь с холодной вулканизацией, ничего не соединяя, можно получить 350 м³ воды, который запасен для полива. Все, что нужно будет сделать, – это выкопать котлован глубиной, допустим, 2 м. При такой глубине наиболее подходящие геометрические пропорции, которые позволят запасти самое большое количество воды. Итого: 790 тыс. руб. вместе с ценой на работы, за материал – 570 тыс.руб. Если вы работаете, выполняете своими силами, то вот такая цена (570 тыс. руб.) за 350 кубов запасенной воды.

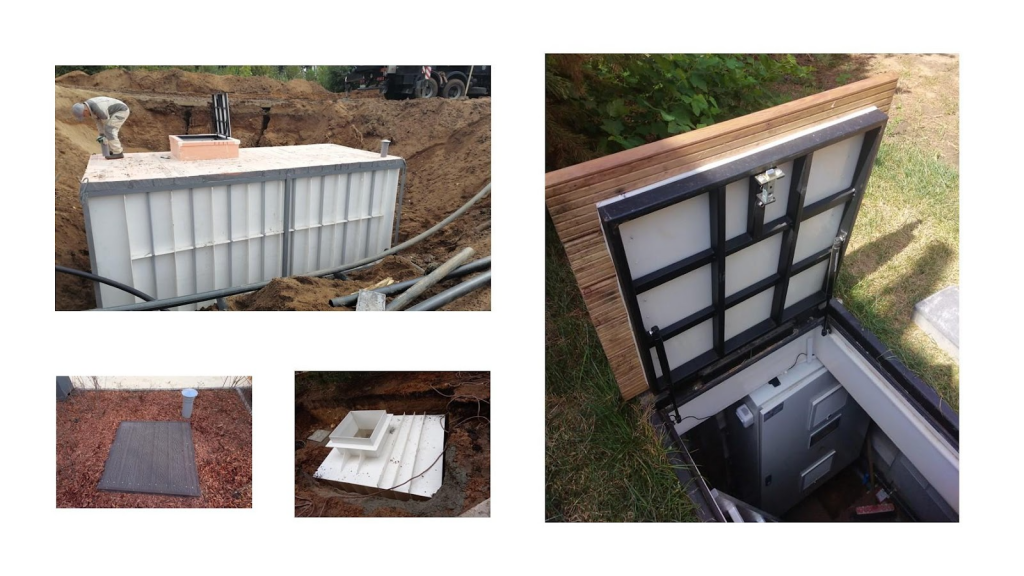

На теме насосных станций остановлюсь чуть подробнее. Это готовая станция с установленным инженерным оборудованием и корпусом. Она прибывает на участок к заказчику в готовом виде, устанавливается в котлован, подключается к сетям. Все очень просто: управление, контроллер полива, все есть. Станция находится под землей, на поверхности будет только люк. Она оборудована индивидуальным отоплением, вентиляцией, светом, лестницей.
Это готовое изделие, не нужно делать отдельный проект, достаточно заказать исходные параметры. После того как его смонтировали, остаются только люки на поверхности и пара вот таких грибочков – это вытяжки. Еще важно сказать: это техническое помещение сухое и герметичное, так как внутри него предусмотрено все для поддержания нужного климата. Там сохраняется установленное оборудование, удобно с ним работать, всегда есть сухой доступ через люк. Готовая станция – очень удобно, на ее монтаж требуется минимум времени. Этапы: подготовка площадки под станцию, установка, подключение к внешним сетям. Обычно установка занимает не более недели, ее можно производить параллельно с прокладкой сетей автополива».
