«ВОДА КАК ЭЛЕМЕНТ ИНЖЕНЕРНОГО РЕШЕНИЯ В САДОВО-ПАРКОВОМ И В ЛАНДШАФТНОМ СТРОИТЕЛЬСТВЕ. ПРИМЕНЕНИЕ ЕДИНОЙ СИСТЕМЫ: АВТОПОЛИВ И ПРУД, ГДЕ ПРУД ЯВЛЯЕТСЯ ВОДОИСТОЧНИКОМ»

«ВОДА КАК ЭЛЕМЕНТ ИНЖЕНЕРНОГО РЕШЕНИЯ В САДОВО-ПАРКОВОМ И В ЛАНДШАФТНОМ СТРОИТЕЛЬСТВЕ. ПРИМЕНЕНИЕ ЕДИНОЙ СИСТЕМЫ: АВТОПОЛИВ И ПРУД, ГДЕ ПРУД ЯВЛЯЕТСЯ ВОДОИСТОЧНИКОМ»


Спикеры:
● Илья Поликарпов, директор компании «Аквабид»;
● Илья Малюкин, директор по развитию ГК «ГЛОБУС Интернейшнл», руководитель тренинг-центра «GLQ».




  • Илья Поликарпов:
«Сегодня мы расскажем о технологии и что действительно можно использовать. Где брать воду, можно в скважине, баках, но водоем – это хороший источник для автополива. Поговорим о строительстве водоемов, в том числе для полива. Начнем с начала – где обычно берется вода, можно осуществлять водозабор из естественных водоисточников.

С чем связана проблематика забора воды из естественных водоисточников, их использования. Первый вопрос который возникает, когда  необходимо забрать воду из какого-то уже существующего естественного водоисточника, будь то река или ручей: как с правовой точки зрения это делать. Водный кодекс позволяет это сделать через оформление договора водопользования, делается небольшой проект организации водозабора и можно использовать.

Какие могут быть водозаборы, в чем, собственно говоря, вся суть организации этого водозабора. На полив нужно получить механически очищенную воду, так чтобы она была без каких-либо крупных примесей, дальше уже,  конечно, в системах полива мы можем очистить с помощью каких-то входящих фильтров: песчаные фильтры, песчано-гравийные, либо какие-то картриджные фильтры, то есть доочистить. Но изначально нужно, как минимум, не получить каких-то крупных частиц, тогда мы организуем какой-то сетчатый водозабор.

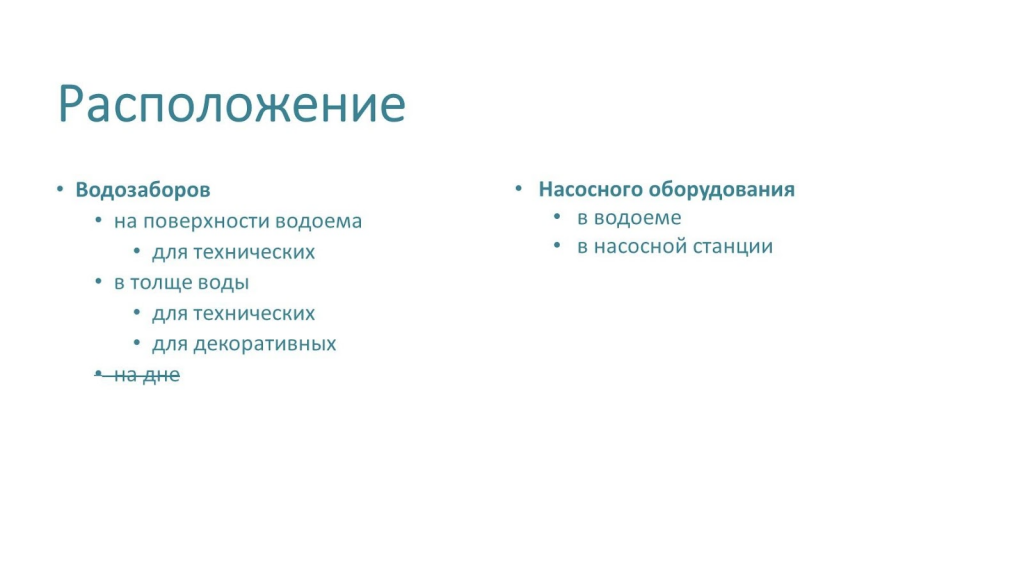

А где его расположить в водоеме. Обычно водозабор располагается либо сверху, либо в толще, но никогда на дне, потому что на дне он будет засасывать какое-то количество илового осадка и соответственно быстро будет забиваться.

Какие могут возникать проблемы при использовании воды из естественного источника:

● колебание параметров воды, потому что на естественных водоисточниках химия этой воды непостоянна. Она с сезоном меняется и если какой-то сложный по задачам полива участок, с каким-то сложным растением, которое требует определенного качества воды, то здесь возможны сложности;
● возможные колебания уровня, гидрологические условия естественного источника складываются либо такие, какие есть, и с этим ничего не сделать, за исключением некоторых случаев, когда допустим мы имеем там гидротехническое сооружение. Заложенная отметка водозабора может измениться из-за упавшего уровня воды на естественном водоисточнике, был такой опыт.

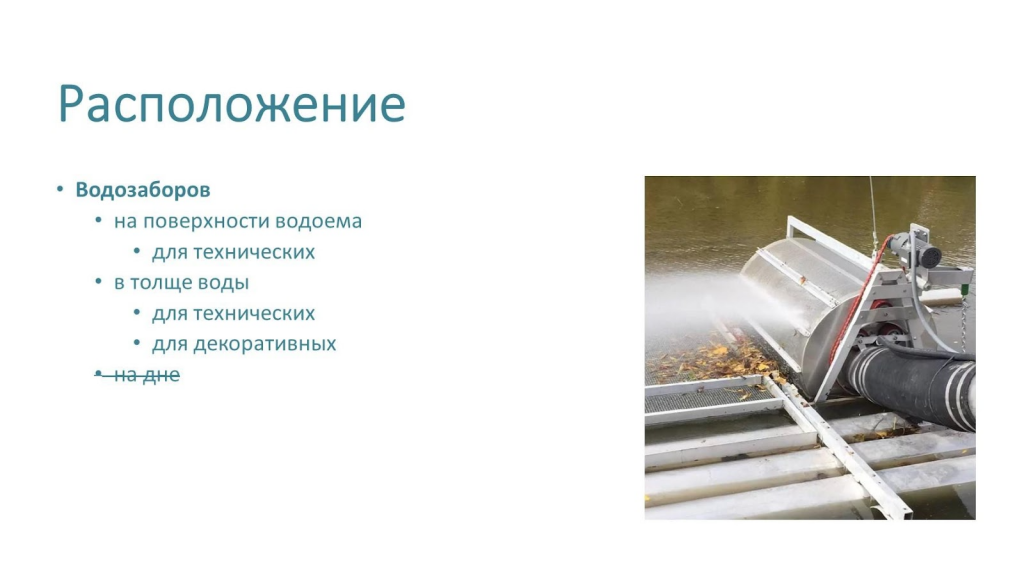

Пример водозаборной сетки (слайд 2), которая имеет высокую пропускную способность, такие сетки делаются под разные пропускные способности. Максимально из того, что мне приходилось видеть – это где-то 6,5 тыс. л. в минуту, это достаточно хорошая производительность, которая позволяет поставить достаточно мощную насосную станцию и обслуживать ее. Место установки, как я уже говорил, нужно расположить либо где-то ближе к поверхности, для того чтобы как можно меньше туда попадало мусора со дна, либо где-то в толще воды.

Самое главное, что нужно запомнить: обязательно нужно определить правовой статус, через договор водопользования, сделать проект и организовать водозабор. Потому что этот самый проект водозабора нужно будет представить. Если мы копаем водоем под собственные нужды на собственной земле, то это водоем-копань. Часто возникает такой спор, должен ли я с кем согласовывать строительство этого водоема, должен ли я там делать какой-то проект, является ли это гидротехническим сооружением? Водный кодекс и эту часть регулирует. Не все так просто, но сразу могу сказать что на своей земле вы никому ничего не должны, по крайней мере с водоемом-копанем, но следует учесть несколько нюансов:

1. Статус земли. Если у вас сельскохозяйственная земля и статус ее «пашня», то вы, безусловно, не должны делать проект водоема и кому-то там его сдавать, но проект активации плодородного слоя вы обязаны сделать и сдать, потому что «пашня» является земледельческим государственным фондом, следовательно при непрофильном использовании такие земли подлежат рекультивации. Вы готовите проект, соответственно, он будет в разделе экологического проекта.

2. Надо обращать внимание на региональные законы и акты, потому что от региона к региону они отличаются. Водный кодекс – это основной закон, который действует на всей территории Российской Федерации, но регионы могут выпускать свои подзаконные акты, либо свои дополнения, либо свои какие-то изменения и так далее, на это нужно обращать внимание. Этот правовой вопрос, прежде чем что-то выкапывать, надо изучить. Минэкономразвития гласит, что не требуется разрешение, если пруд создается только путем выполнения земляных работ.

3. Глубина водоема. Глубина водоема-копани, должна состоять не более 5 м, если мы ведем разработку глубже 5 м, то уже попадаем под ограничение Закона РФ «О недрах».

В двух словах подведу итог: если мы на собственной земле строим водоем-копань, который никоим образом не связан с внешними водоисточниками, можно это делать соблюдая эти ограничения. Еще нужно учесть такие вещи, как удаленность от ЛЭП и удаленность от границ участка.

Структура водоемов и их строительство. Основной задачей и проблемой водоема-копань является накопить и сохранить какое-то количество воды. Сохраняют они его за счет своих каких-то противофильтрационных свойств, либо полной водонепроницаемости. Существует два типа водоемов: с противофильтрационными экранами и гидроизолированные водоемы. К противофильтрационным экранам относятся: глиняные замки, бетонированные маты, шпунтовое ограждение, в принципе туда же относится технология цементирования дна и так далее.

В водоемах с противофильтрационными экранами мы должны обязательно иметь активный водоисточник откуда-то, либо постоянный дебит из скважины, либо из естественного водоисточника, но какой-то постоянной дебет должен быть. Противофильтрационный экран не является стопроцентной гидроизоляцией, он только компенсирует или точнее сказать сокращает проводящую способность берегового грунта, улучшает его свойства на удерживание воды. Если не доливаем, то рано или поздно вода потихоньку из него будет уходить.

Водоемы с гидроизоляцией – чаще всего используются мембраны (EPDM, ПВХ, HDPE и прочее).

По назначению пруды могут быть: технические; декоративные, потому что мы создаём системы полива не только для каких-то сельскохозяйственные целей, питомников или парков, бывают и достаточно большие частные участки, там лучше водоем использовать параллельно, как декоративный, так и для технических целей. Водоемы, которые используются для купания, могут параллельно быть использованы и для полива, но не бассейн, так как в них используется зачастую активная химия с содержанием хлора, вода из бассейна не подходит для полива ни в коем случае. Плавательный водоем, который строится на основе биологической очистки, вполне подходит в качестве дополнительного резервуара, который можно использовать на полив, в таком случае вы активно производите подмену в этом водоеме, частичная смена воды улучшает ее состояние. Водоемы, в которых содержится декоративная рыба, также могут быть использованы в качестве источников воды для полива.

Вот примеры водоемов с противофильтрационным экраном. Они имеют достаточно низкие декоративные качества, в первую очередь за счёт того, что прилегающий ландшафт всегда содержит верхний слой плодородного грунта, который обладает очень низкими удерживающими свойствами, проще сказать никакими, поэтому противофильтрационный экран почти на метр не будет доходить до верха котлована. В таком случае, мы теряем этот верхний слой. В каких случаях это может быть применимо: в больших парках и питомниках. В первом случае, парк разбивается таким образом, он настолько большой, что этого не видно, там делаются пешеходные зоны поверх и так далее. А в случае с питомником – техническая функция водоема, и там не важна его декоративная функция. Для того чтобы устроить водоем с противофильтрационным экраном, можно пойти двумя способами: первое – это что-нибудь выкопать, а дальше вода будет или не будет, как удастся. Это не наш путь, если мы беремся за строительство, то нам понадобятся геологические исследования. Нужно проверить грунты на их фильтрационные способности, проверить уровень грунтовой воды, чтобы определить общий дебет, нужно решить вопрос наполняемости водоема за счет этой воды, либо искать дополнительные водоисточники, всё определяется геологией. И провести минимальные гидрологические исследования для этой местности, собрать информацию о водосборе, который  может быть, в существующий котлован. Либо какая-то речушка, которую мы собираемся использовать в качестве водоисточника, соответственно, получить ее гидрологические параметры. Вот это будет более правильный подход при строительстве таких водоемов.

С какими проблемами мы можем столкнуться:

● нестабильный уровень в зависимости от сезона, в летний период такой водоем может пересыхать;
● нестабильные параметры воды, потому что нет никакого барьера с внешней средой и, соответственно, все, что попадает в близлежащую почву, попадает и в ваш водоем;
● оползание берега, нужно выполнять берегоукрепительные мероприятия, они могут на первом этапе не понадобится, а потом например, там изменились климатические условия, появилась эрозия склона и у вас начинается оползание берега;
● заиливание водоема, потребуется через какое-то время чистка;
● частицы взвеси, которые вымываются из грунта;
● рост микроорганизмов и водорослей, в естественном водоеме их большое количество.

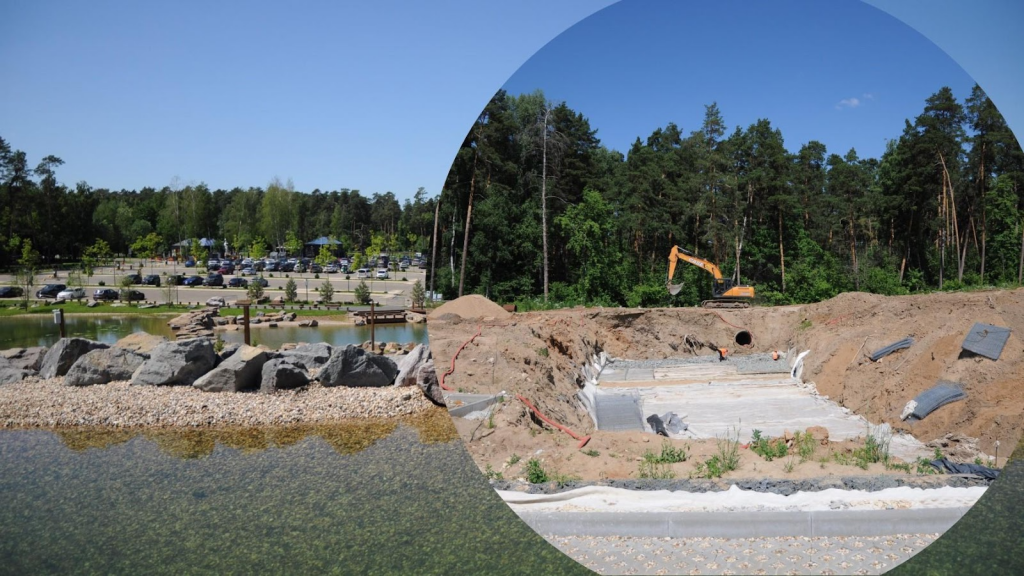

Альтернатива – водоем с мембранной гидроизоляцией. Те самые пруды-копани, на которые не нужны разрешения. В любом месте можно выкопать котлован под водоем, выстилать его мембраной, в соответствии с технологией: вниз обязательно кладется песчаная подушка, уплотняется песок до коэффициента 0,95-0,96, сверху укладывается геотекстильное полотно, которое будет предотвращать повреждение мембраны и саму мембрану. Чаще всего мы используем EPDM мембрану, и вас я к этому призываю. Это хороший материал, предотвращает очень много ошибок, не требует каких-то специальных инструментов, соединяется методом холодной вулканизации, все,что вам для этого понадобится – это праймер, лента шовная и ролик (и руки, последнее очень важно, главное чтобы они были прямыми, с прямыми руками и светлой головой все это дело собирается достаточно быстро). EPDM мембраны, выпускаются достаточно объемные, самое большое это 12 на 30».

  • Илья Малюкин:

«Срок службы EPDM мембраны более 50 лет. Были проведены исследования, которые подтверждают эти цифры. Один их первых водоемов, с которого берется отметка этой долговечности, был сделан в семьдесят третьем году в Испании, до сих пор водоем функционирует. Каждый год оттуда берутся пробы на тестирование этой мембраны и эта проба показывает, что пленка-мембрана никак не изменилась. Именно поэтому взята цифра 50 лет за отсчет, дальше будет проходить время, водоем будет стоять и, соответственно, эти данные будут увеличиваться. На самом деле это мертвый материал, который мы положили и забыли. В случае технических водоемов это очень важно, потому что открытые пространства ничем не декорированы».

  • Илья Поликарпов:

«Мы призываем использовать подобные материалы для строительства водоемов, потому что с его помощью можно добавить декоративные свойства. В данном случае мы можем позволить себе залить котлован водой полностью, до самого верха мембраны. Следовательно, нужно будет декорировать только верхнюю кромку, а все остальное будет благополучно под водой. Что характерно, в этом водоеме будет постоянный химический состав воды, ничего извне туда попасть не может. Если правильно сделать вокруг обваловку, так чтобы с поверхности ничего не сливалось в водоем, таким образом от внешней среды вы полностью отсекаетесь.

Как вы видите на фотографии, можно декорировать по необходимости, если нет такой необходимости, можно оставить его в пленке, это никак не влияет на качество материала.

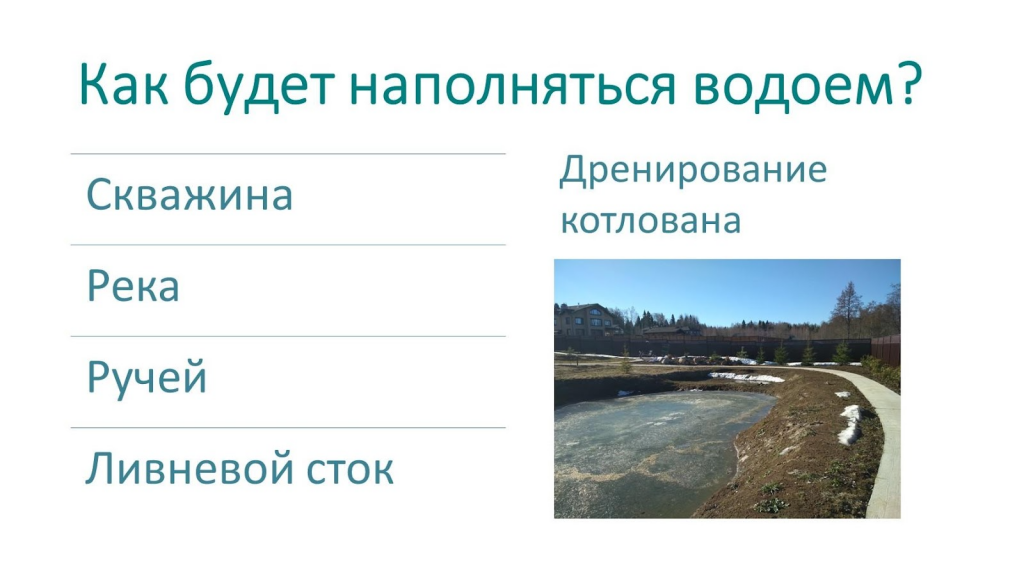

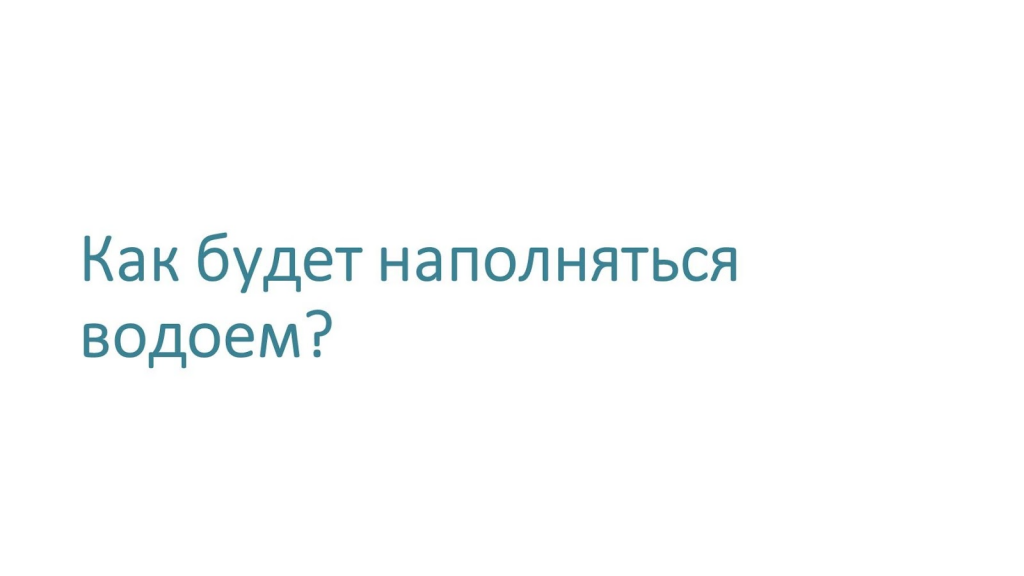

Для таких водоемов важно решить, как он будет наполняться. Понятное дело, что с помощью гидроизоляции. Но нам же нужно ее откуда то взять.

Первое и самое простое – скважина. Скважина имеет разный дебет, и если вам нужно сразу большое количество воды на полив, то лучше заранее набрать и иметь какой-то запас в водоеме и его использовать, потому что не каждая скважина  даст вам тот объем, который нужен для полива.

Второй – это какой-то внешний водоисточник недалеко, можно оттуда взять воду, хранить ее в водоеме. Про внешние водоисточники мы говорили, в таком случае договор водопользования все равно нужно заключать и проект водозабора делать.

Ливневый сток – никто не отменял. Совершенно спокойно можно собрать ливневку в водоем, в данном случае водоем будет использоваться как отстойник и относительно чистую воду забирать на полив.

Дренирование котлована, отдельно выделяю этот способ наполнения водоемов. Это тот самый случай, когда проблема, которая у нас возникает в момент строительства водоема, становится не проблемой, а возможностью. А именно, очень часто достаточно близко лежат грунтовые воды и поэтому когда создается водоем-копань, вдруг появляется вода. Ее появляется немного и удержаться на нужной отметке она не может, для того чтобы просто выкопать ямку и оставить как есть. Тогда дренируем котлован, ставим рядом с котлованом отдельный дренажный колодец, куда сводим дрены, стелим мембрану, все по технологии, пригружаем ее  водой сверху, то есть заливаем. Воду берем прямо из этого дренажного колодца. Получается, что эта проблема, которая возникла при строительстве, стала возможностью, этой же водой наполняем водоем, для технических целей такой вариант прекрасно подходит.

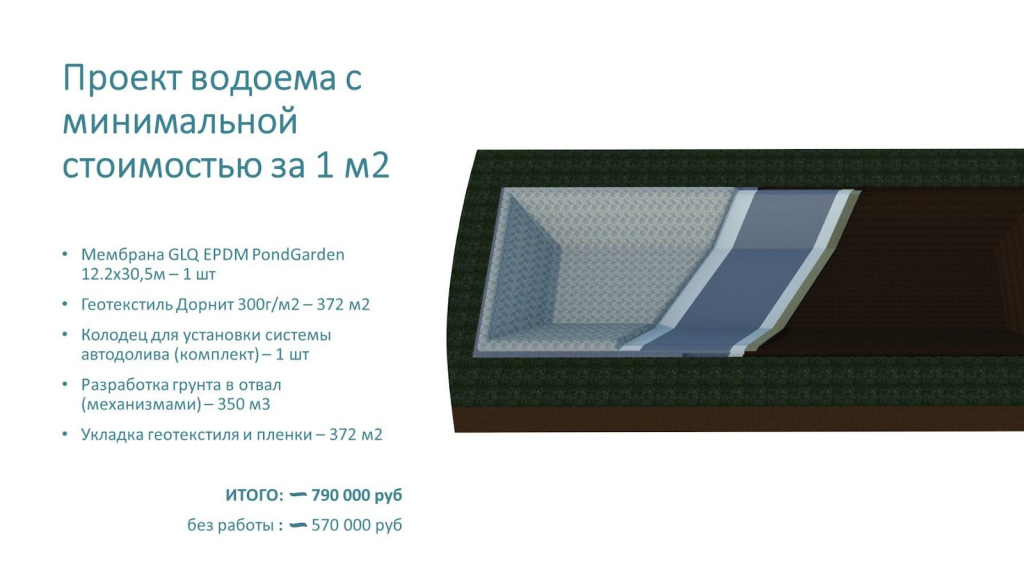

Сегодняшний бонус – это проект водоема с минимальной стоимостью за 1 м². Я понимаю, мы уже много рассказали про материал. А есть ли какие-то практические фишки? Да! За основу мы взяли рулон мембраны 12 на 30 метров, работали под него котлован, в который укладывается рулон, в соответствии с технологией, он объемом 350 м³. Не используя никакой шовный материал, не заморачиваясь с холодной вулканизацией, ничего не соединяя, можно получить 350 м³ воды, который запасен для полива. Все, что нужно будет сделать, – это выкопать котлован глубиной, допустим 2 м, при глубине котлована 2 м будут наиболее подходящие геометрические пропорции, которые позволят запасти самое большее количество воды. Итого: 790 тыс. руб.  вместе с ценой на работы, за материал 570 тыс.руб. Если вы работаете, выполняете своими силами, то в вот такая цена (570 тыс. руб.) за 350 кубов запасенной воды.

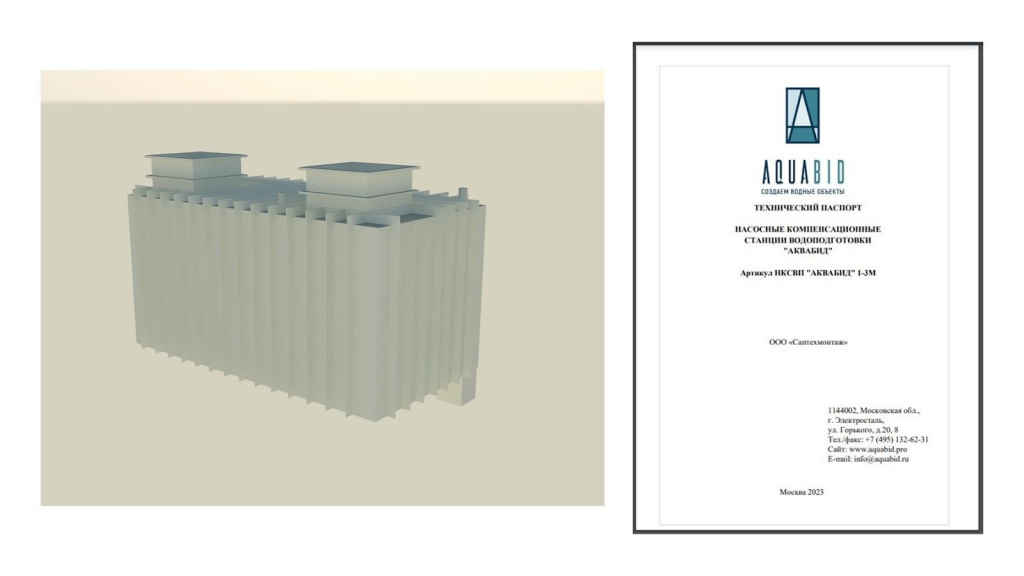

На теме насосных станций остановлюсь чуть подробнее. Это готовая станция с установленным инженерным оборудованием и корпусом, она приезжает на участок к заказчику в готовом виде, устанавливается в котлован, подключается к сетям. Все очень просто: все управление, контроллер полива, все здесь. Станция оборудована индивидуальным отоплением, вентиляцией, свет, лестница, все есть. Она закапывается в землю, заказчик этого не видит, на поверхности будет только люк.


Это готовое изделие, не нужно делать отдельный проект, достаточно заказать исходные параметры. После того как его смонтировали, остаются только люки на поверхности и пара вот таких грибочков – это вытяжки. Еще важно сказать, поскольку внутри этого технического помещения предусмотрено все для поддержания климата, помещение сухое и герметичное. Там сохраняется установленное оборудование, удобно с этим работать, всегда есть сухой доступ через люк. Готовая станция – очень удобно, как и минимальное время на ее монтаж. Нужно под нее подготовить площадку, поставить, подключить к внешним сетям, обычно установка занимает не более недели, можно производить параллельно с прокладкой сетей автополива».
